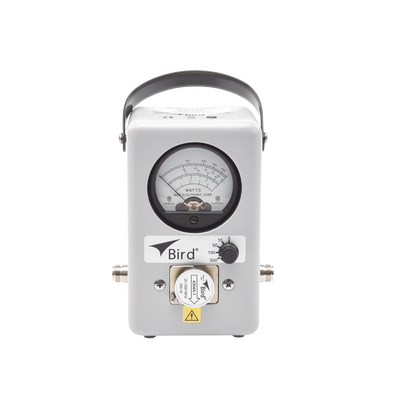

Wattmetro Direccional Thrueline de Banda Ancha con Elemento Fijo de 25-1000 MHz, 5-500 Watt .

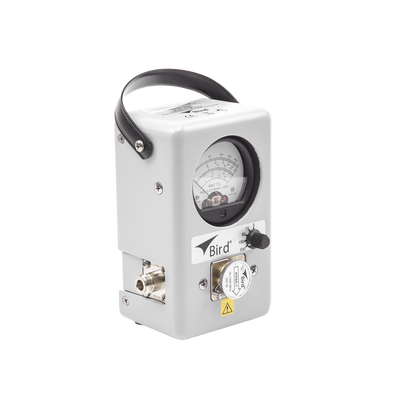

Wattmetro Direccional Thrueline de Banda Ancha con Elemento Fijo de 25-1000 MHz, 5-500 Watt . - Image 2
Wattmetro Direccional Thrueline de Banda Ancha con Elemento Fijo de 25-1000 MHz, 5-500 Watt . - Image 3
Wattmetro Direccional Thrueline de Banda Ancha con Elemento Fijo de 25-1000 MHz, 5-500 Watt . - Image 4
Wattmetro Direccional Thrueline de Banda Ancha con Elemento Fijo de 25-1000 MHz, 5-500 Watt .
Wattmetro Direccional Thrueline de Banda Ancha con Elemento Fijo de 25-1000 MHz, 5-500 Watt .
Wattmetro Direccional Thrueline de Banda Ancha con Elemento Fijo de 25-1000 MHz, 5-500 Watt .
Wattmetro Direccional Thrueline de Banda Ancha con Elemento Fijo de 25-1000 MHz, 5-500 Watt .
Agregar a mis favoritos Comparar
BIRD TECHNOLOGIES

Wattmetro Direccional Thrueline de Banda Ancha con Elemento Fijo de 25-1000 MHz, 5-500 Watt .

$42,734.90

Hacer una pregunta
Agregar a mis favoritos Comparar
Modelo: 4304A Inventario: Agotado Marca:
Pago Seguro:
Descripción

Descripción

Wattmetro direccional Thrueline de banda ancha.
El Wattmetro 4304A está diseñado para medir niveles de potencia de RF y acoplamiento de carga en líneas de transmisión coaxial a impedancia de 50 ohm (VSWR) utilizando un sólo elemento, ya incluido.

  • Frecuencia: 25-1000 MHz.
  • Potencia: Hasta 500 Watt, en 5 rangos (5, 15, 50, 150, 500 Watt).
  • Exactitud: ± 6% a escala completa (100-512 MHz).
Especificaciones

Características

  • Modelo: 4304A
  • Descripción: Wattmetro de Elemento Fijo de 25-1000 MHz, 5-500 Watt
  • Rango de Potencia: 5, 15, 50, 150, 500 W sin limitaciones de escala, excepto potencia limitada a 150 W de 800-1000 MHz
  • Rango de Frecuencia: 25 MHz – 1.0 GHz

Rendimiento

  • VSWR: 25-521 MHz, 1.05 max. (con conector UHF hembra). 512-1000 MHz, 1.07 max.
  • Exactitud: 25-100 MHz, ± 7% de la escala completa, usando tablas de corrección. 100-512 MHz, ± 6% de la escala completa, no requiere corrección. 512-1000 MHz, ± 7% de la escala completa, no requiere corrección.

Características Físicas

  • Pérdida por Inserción: 25-512 MHz, 0.10 dB max. (con conector UHF hembra). En rango 512-1000 MHz, 0.13 dB max.
  • Conectores: Tipo QC (Suministrado Normalmente con N Hembra)
  • Acabado: Capa Delgada de Polvo Gris
  • Dimensiones: (H x W x D)(Alto x Ancho x Profundo) 6-7/8′ x 5-1/8′ x 3-5/8′, incluyendo conectores 175 x 130 x 92 mm
  • Peso: 3 lbs. (1.4 kg)
  • Nota: 4304A-1 Elemento suministrado con la unidad

Características Clave
  • Frecuencia operativa de 25-1000 MHz
  • Potencia máxima de 500 W
  • Exactitud del 6% a escala completa
  • Rango VSWR máximo de 1.07
  • Pérdida por inserción de 0.10 dB
  • Diseño compacto de 175 x 130 mm
Información adicional

Información adicional

Peso 1.70 kg
Dimensiones 22 × 20 × 16 cm
